اندازه گیری فاصله بین چند آبجکت در مکس

برای اندازه گیری فاصله بین آبجکت ها روشهای گوناگونی در تریدی اس مکس وجود دارد،امروز به معرفی و آموزش اندازه گیری فاصله بین اجسام با استفاده از اسکریپت MDM می پردازیم.
برای شروع، اسکریپت MDM را از فروم سی جی آریا دانلود نمایید و با آموزش نصب و اجرای اسکریپت همراه ما باشید.

پس از دانلود فایلها را از حالت فشرده خارج کنید.

فایل Multi_Distance_Meter.mcr و پوشه cgaria را در مسیر زیر کپی کنید :

C:\Program Files\Autodesk\3ds Max 2017\MacroScripts

با توجه به ورژن مکس شما و مسیر نصب ممکن است مسیر ماکرواسکریپت برای شما متفاوت باشد برای مثال اگر 3Ds MAX 2018 در درایو D نصب شده باشد. باید فایلها را در مسیر زیر کپی نمایید :

D:\Program Files\Autodesk\3ds Max 2018\MacroScripts

اندازه گیری فاصله بین چند آبجکت در مکس

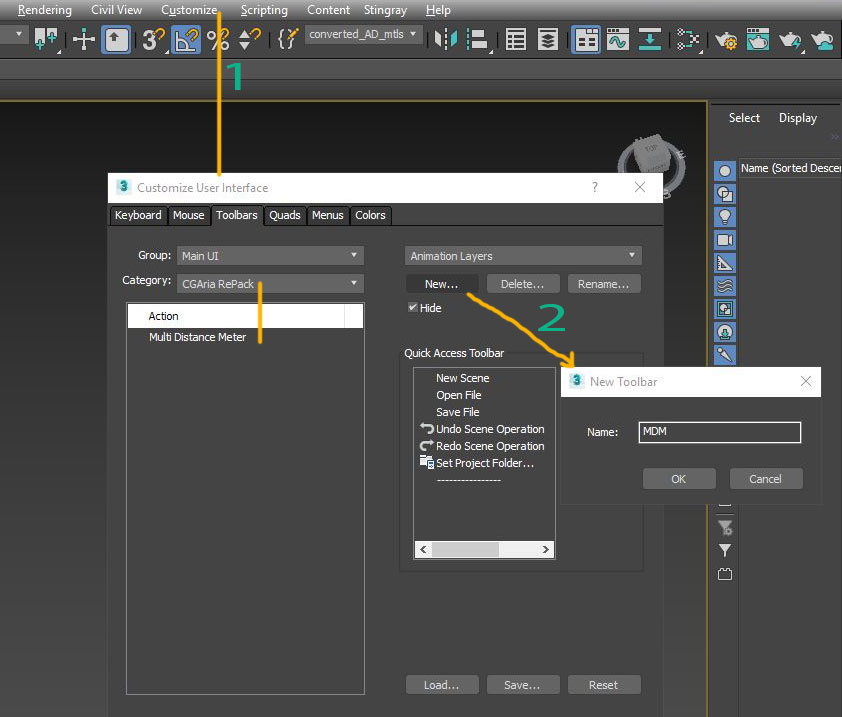

1.طبق عکس بالا،بر روی کاستومایز کلیک کنید و کاستومایز یوزر اینترفیس را انتخاب نمایید.

در تب تولبارزCG Aria RePack را بیابید.

2.در همان پنجره بر روی New کلیک نمایید و یک تولبار جدید ایجاد نمایید.

اندازه گیری فاصله بین چند آبجکت در مکس

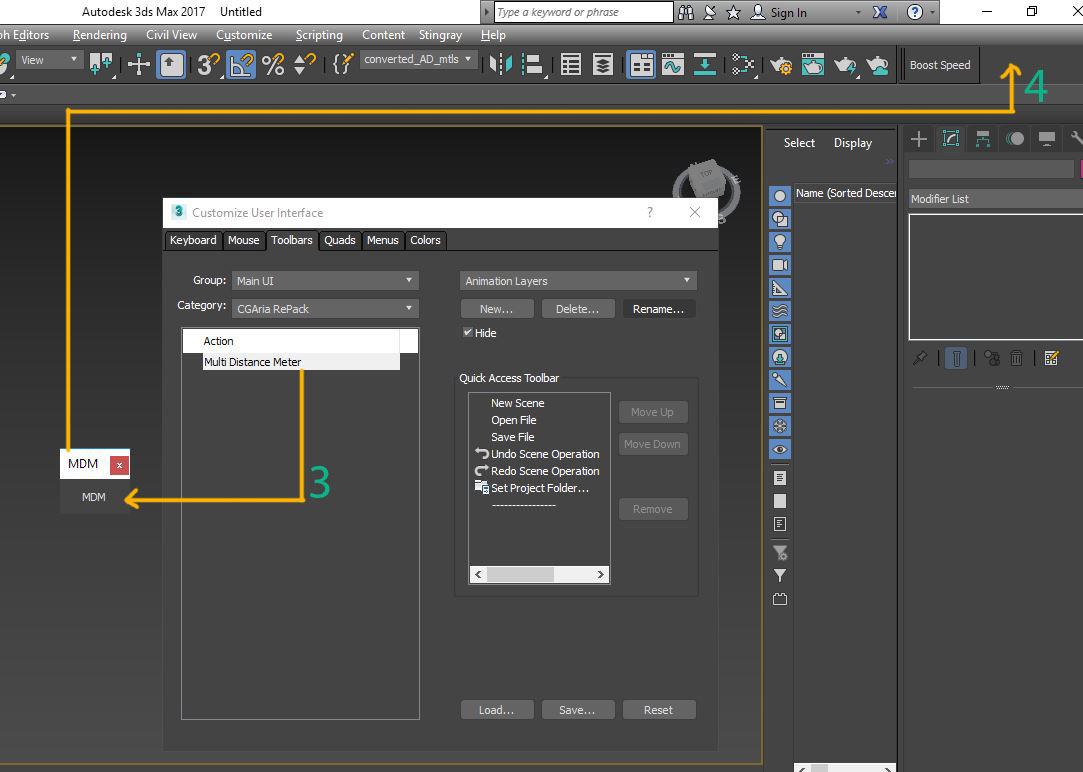

3.Multi Distance Meter را به داخل تولبار ساخته شده درگ میکنیم.

4.تولبار MDM را به Main Toolbar درگ می نماییم.

اندازه گیری فاصله بین چند آبجکت در مکس

با کلیک بر روی MDM اسکریپت اندازه گیری در مکس اجرا خواهد شد. با انتخاب آبجکت ها و کلیک بر روی دکمه Add در اسکریپت فاصله بین آبجکتها را می توانید مشاهده نمایید.

توجه : این اسکریپت فاصله بین Pivot آبجکت ها را محاسبه می نمایید ،با تغییر پیوت می توانید به نتیجه مورد نظرتان برسید.
